Açıklama
*32 bit çekirdek işlemci
*5 haneli 4,3 inç TFT LCD ekran
*2 sinyal kaynağı çıkış empedansı: 30Ω, 100Ω
*Liste modu işlevi, 10 adım
*Dahili depolama/kaydetme için 100 set hafıza
*U disk depolama/kaydetme için 500 bellek, FAT16 ve FAT32 dosyalarını destekler
*Kapatmadan önce son parametre ayarlarını kaydedin
*Standart arayüz: RS-232, HANDLER, USB HOST

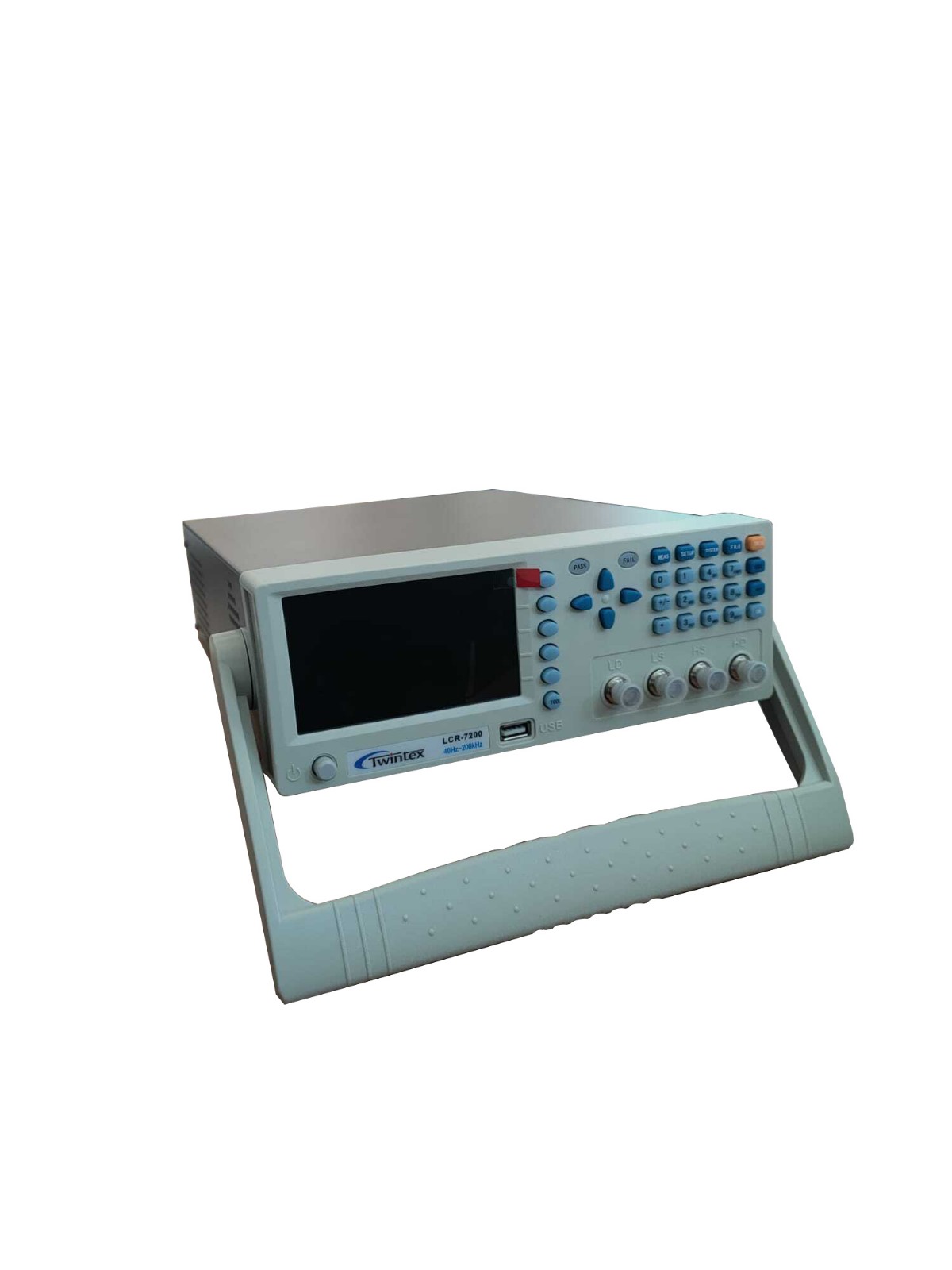

| Model | LCR-7010 | LCR-7030 | LCR-7200 | ||
| Ölçüm fonksiyonu | |||||
| Test parametresi | | Z |, | Y |, C, L, X, B, R, G, D, Q, θ | ||||
| Test sinyal frekansı | LCR-7010: 100Hz,120Hz,1kHz,10kHz
LCR-7030: 100Hz,120Hz,1kHz,10kHz, 20kHz, 30kHz LCR-7200: 40Hz, 50Hz, 60Hz, 75Hz, 100Hz, 120Hz, 150Hz, 200Hz, 250Hz, 300Hz, 400Hz, 500Hz, 600Hz, 750Hz, 800Hz, 1kHz, 1.5kHz, 2kHz, 2.5kHz, 3kHz, 4kHz, 5kHz, 6kHz, 7.5kHz, 10kHz, 12kHz, 15kHz, 15.7kHz, 16.2kHz, 20kHz, 25kHz, 30kHz, 40kHz, 50kHz, 60kHz, 66.6kHz, 75kHz, 100kHz, 120kHz, 150kHz, 200kHz (38 puan) |
||||
| Temel doğruluk | 0.15% | 0.1% | 0.1% | ||
| Eşdeğer devre | Seri, paralel | ||||
| Matematik işlevi | Mutlak sapma ve yüzde sapması | ||||
| Aralık modu | Otomatik, tutma, manuel seçim | ||||
| Tetik modu | Dahili, manuel, harici, otobüs | ||||
| Ölçüm hızı | Hızlı: max.30, orta: 10, yavaş: 3 (kez/saniye) (≥1kHz) | ||||
| Ortalama zamanlar | 1-255 | ||||
| Gecikme süresi | 0-60s, adım 1ms | ||||
| Kalibrasyon fonksiyonu | Açık devre, kısa devre, yük | ||||
| Ölçüm terminali | 5-terminal | ||||
| Ekran modu | Doğrudan,Δ, Δ %, V/I (test voltajı ve akımı izleme) | ||||
| Ekran | 5 haneli 4.3-in LCD ekran | ||||
| Ölçüm sinyali | |||||
| Çıkış empedansı | 30Ω, 100Ω | ||||
| Test seviyesi | 0.1V, 0.3V, 1V | 0.1V, 0.3V, 1V | 0.05V ila 1V | ||
| Test seviyesi doğruluğu | 5% | ||||
| Ölçüm ekran aralığı | |||||
| Z |, R, X | 0.01m Ω – 99.999 MΩ | ||||
| Y |, G, B | 0.0001µS – 99.999 S | ||||
| C | 0.0001 pF – 9.9999 F | ||||
| L | 0.0001 µH – 999.99 H | ||||
| D | 0.0001 – 9.9999 | ||||
| Q | 0.0001 – 9999.9 | ||||
| Θ (DEG) | -179.99°-179.99° | ||||
| Θ (RAD) | -3.14159 – 3.14159 | ||||
| Δ % | -999.99% – 999.99% | ||||
| Karşılaştırıcı ve arayüz | |||||
| Karşılaştırıcı | N/A | 4-bin karşılaştırıcı | 5-bin karşılaştırıcı | ||
| Bellek | Dahili parametre ayarları depolama/kaydetme için 100 setleri anılar
U disk parametre ayarları için 500 takım depolama/kaydetme |
||||
| Standart arayüz | Standart: RS232, USB HOST | Standart: RS232, USB HOST, HANDLER | |||
